通过印刷电路板连接器及电缆插头, 可以实现将DC~67GHz为止的多根同轴线同时连接的多通道同轴连接器组件。 采用了专用电缆线、同时准备了很多能连接用的同轴线连接器 因为是间距较小、能缩小在基板上占用的面积。

特点

  •     窄间距多通道同轴连接器系统的插头连接器部分、采用窄间距(8通道(8×1)16通道(8×2))的小型连接器,与现有同轴多通道连接器相比可实现大幅度高密度的安装。

  •     电缆线组件支持将8、16传送线路的延迟时间整合在一起,这样,可以进行同步信号的数据传送和获取、以及可实现差分信号传送线的数据传输和获取。

  •     电缆是本公司独自研发的技术,由于低衰减·低反射且富有柔软性的电缆结构。同时备有适用本电缆线用的同轴连接器。(1.85, 2.92, SMA插头插孔,SMP, SMPM插孔连接器)

用途

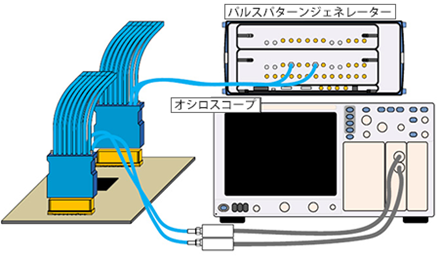

  •     可实现从印刷电路板连接器到测定装置等的多通道连接

  • 电路板之间连接用同轴跳线

  •     在评价基板等的高密度安装

  •     IC芯片测试板

  •     各种评价装置

  •

构造

  • PCBコネクタ

  •

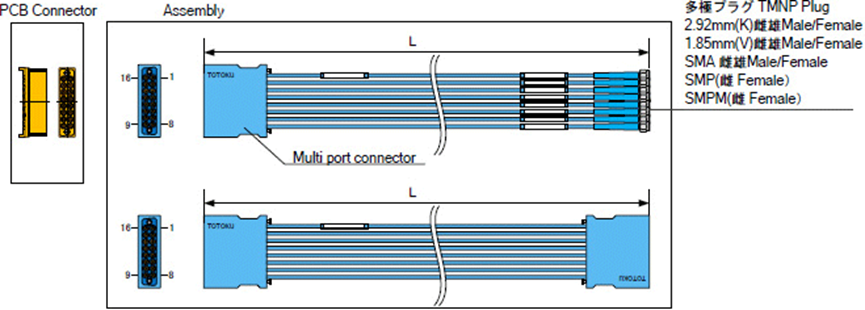

  • アッセンブリ

  •

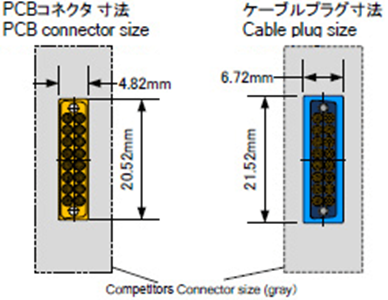

  • 専有面積
